精品国产欧美一区二区,97精品人人妻人人,粉嫩少妇内射浓精videos,新婚少妇无套内谢国语播放

硅鉬棒電熱元件是一種以硅化鉬為基礎(chǔ)的電阻發(fā)熱元件。燒結(jié)的硅化鉬制品在氧化氣氛下加熱到高溫，其表面生成一層致密的石英玻璃膜，它可保持制品不在氧化。因此硅鉬棒元件具有獨(dú)特的高溫抗氧化性。在氧化氣氛下可以使用溫度為1750℃。硅鉬棒元件的電阻不隨使用時(shí)間的長(zhǎng)短而改變（電阻隨溫度的升高而變大），也就是不老化，因此新舊元件可以混合使用。硅鉬棒元件的機(jī)械性制和其他陶瓷制品一樣，在常溫下屬于脆性材料容易斷裂，但使用得當(dāng)和安裝合理是可以避免的。

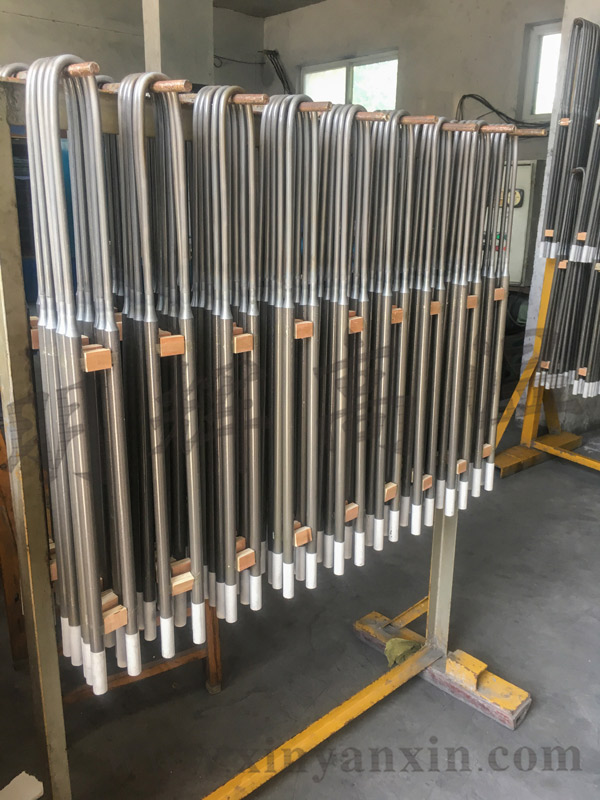

U型硅鉬棒

U型硅鉬棒是硅鉬棒電熱元件中，常用的一種規(guī)格，在電熱設(shè)備中通過支撐夾頭將元件垂直懸掛安裝，避免將機(jī)械應(yīng)力加到元件發(fā)熱端上，否則容易引起元件斷裂。



硅鉬棒的主要損耗形式有連續(xù)工作：硅鉬棒長(zhǎng)期高溫連續(xù)工作，表層膜逐漸蒸發(fā)，使棒體從內(nèi)部至表面進(jìn)行熱力學(xué)物相平衡，當(dāng)表面硅的濃度梯度不足以形成較低硅化物相時(shí)，發(fā)生游離鉬的氧化揮發(fā)，并在新的硅化鉬界面上形成石英玻璃保護(hù)膜，如此不斷揮發(fā)、生膜，元件則不斷的減細(xì)，直到局部截面處超負(fù)荷燒斷失效。這主要是連續(xù)窯爐硅鉬棒的失效形式。

www.85636.cn

間隙工作：U型硅鉬棒表層的石英玻璃膜在加熱和降溫的熱應(yīng)力過程中，由熱脹冷縮而引起的開裂、崩落、減薄，在裂紋及崩落的新表面上重新形成保護(hù)膜，該處即出現(xiàn)低于元件表面的凹坑，經(jīng)一定次數(shù)的交替，元件表面形成直徑1；2mm，深度0.2；0.5mm 的連續(xù)麻面，然后在截面處超溫?zé)龜?。這主要是間隙爐的失效形式。

以上是硅鉬棒常見的損耗形式，我廠是專業(yè)生產(chǎn)硅鉬棒硅碳棒的廠家，登封市明輝高溫元件有限公司竭誠(chéng)歡迎您的光臨，有什么技術(shù)難題歡迎咨詢 梁晟  18538079598
